Affärssystem: KONFIGURATION AV VPN-SERVER | |||||||||||
| Program: | Vpn.01.PROG | Revision | 2005-06-15 | ||||||||
Beskrivning av rutin i Affärssystemet SystemQ
| |||||||||||
|
Flik: Servrar
Flik: Tunnlar Flik: Setup Flik: Firewall Flik: Infoga Flik: Infoga RW | |||||||||||

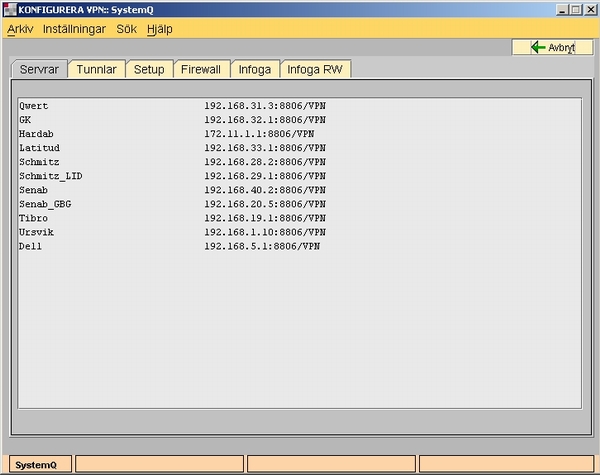

Flik: Servrar | |||||||||||
|
Här listas alla servrar som du administrerar
Dubbelklicka på den server du vill administrera | |||||||||||
| |||||||||||

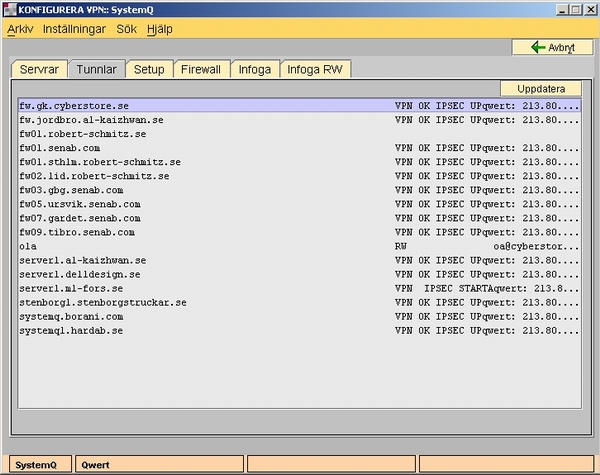

Flik: Tunnlar | |||||||||||
|
Här visas alla tunnlar som är upplagda
dubbelklicka på den du vill kontrollera/ändra | |||||||||||
| |||||||||||

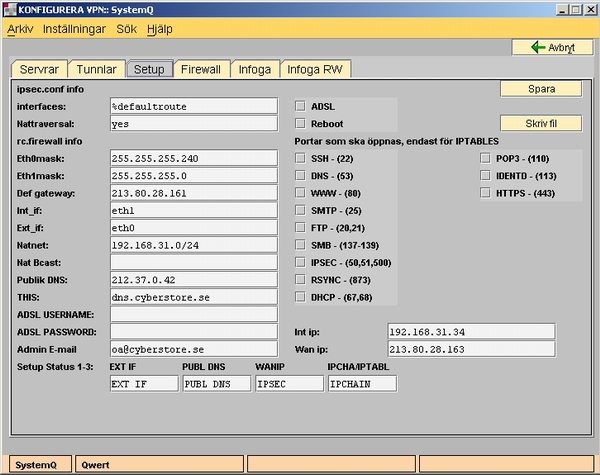

Flik: Setup | |||||||||||
| |||||||||||
| Interfaces | Brukar använda %defaultroute då används samma kort som vanlig internet trafik, behövs bara ändras om man vill använda ett annat nätverkskort till VPN | ||||||||||
| nattraversal |
ska vara yes endast om man har hemanvändare som använder brandvägg
för att detta ska fungera måste servern vara patchad för X.509 samt NAT-T | ||||||||||
| Eth0mask | Nätmask för Eth0 interface | ||||||||||
| Eth1mask | Nätmask för Eth1 interface | ||||||||||
| Def gateway | Ipadress till Default Gateway | ||||||||||
| Int_if |
Vilket kort används internt
tex. eth0, eth1 | ||||||||||
| Ext_if |
Vilket kort används externt på internetsidan
tex. eth0, eth1, ppp0 | ||||||||||
| Natnet |
Interna nätverket
tex. 192.168.31.0/24 | ||||||||||
| Publik DNS |
Adress till en publik dns server
används för att testa internetuppkoppling | ||||||||||
| This |
Fullständigt datornamn
tex. dns.cyberstore.se | ||||||||||
| ADSL username | Användarnamn för ADSL uppkoppling | ||||||||||
| ADSL password | Lösenord för ADSL uppkoppling | ||||||||||
| Admin e-mail | Administratörs mailadress för felmeddelanden m.m. | ||||||||||
| ADSL |
Om det är ADSL uppkoppling
Används främst om det uppstår problem med uppkoppling tex. startar om LFConnectionKeeper | ||||||||||
| Reboot | När detta är valt och vi inte har kontakt med Internet startas brandväggen om | ||||||||||
| Int ip | Interna ipadressen | ||||||||||
| Wan ip |
Externa ipadressen
WAN står för Wide Area Network och är det IP-nr som vi har på Internetsidan av brandväggen. WAN IPnr kallas även för Publikt IPnr. Det finns två typer av Internetanslutningar, antingen med fast IP-nr, då ändras aldrig WAN-IPnr eller dynamiskt IP-nr, då man får ett nytt IP-nummer varje gång datorn startar om eller oftare. IP-nr delas då ut av en tjänst som heter DHCP och ligger på Internet-leverantörens server. | ||||||||||
| Setup.Status$(1) | EXT-IF | ||||||||||
| Setup.Status$(2) |
| ||||||||||
| Setup.Status$(3) |
| ||||||||||
| Setup.Status$(4) |
| Setup.Date_time$(1) | Uppdateras av Setup.Date_time$(1) med tidpunkt för nytt IP-nr | ||||||||

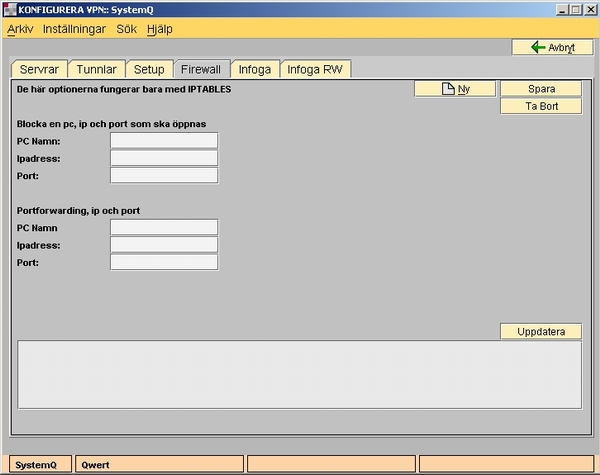

Flik: Firewall | |||||||||||
|
Här kan du blocka en pc från all kontakt med internet eller öppna någon specifik port som datorn får använda
Du kan även göra portforward I listan syns alla avancerade inställningar du gjort | |||||||||||
| |||||||||||

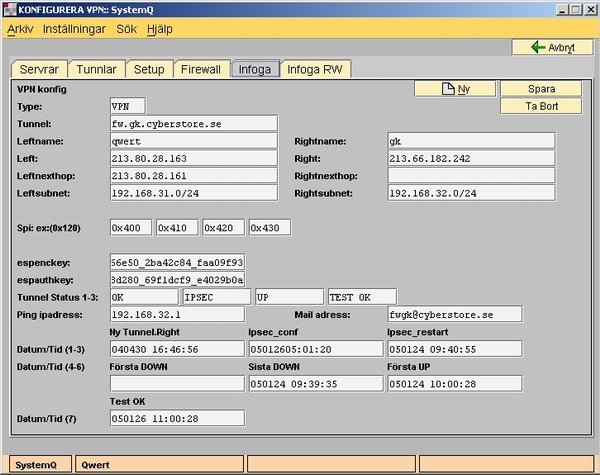

Flik: Infoga | |||||||||||
| |||||||||||
| Här konfigureras tunnlar mot en annan FreeSwan server | |||||||||||
| Type: | Skall vara VPN | ||||||||||
| Tunnel
Tunnel.Name$ | Namn på tunnel som visas under fliken Tunnlar | ||||||||||
| Leftname: | Namn | ||||||||||
| Left: | Kan antingen vara Wan ip eller Interfaces | ||||||||||
| Leftnexthop: | Skall vara samma som Def Gateway | ||||||||||
| Leftsubnet: | Skall vara samma som Natnet | ||||||||||
| Right
Tunnel.Right$ | Tunnelns WAN-adress.
Uppdateras av mail från brandväggen på andra sidan tunneln. | ||||||||||
| Rightname: | |||||||||||
| Rightnexthop: | |||||||||||
| Rightsubnet: | |||||||||||
| Spi 1-4: | |||||||||||
| Espenckey: | |||||||||||
| Espauthkey: | |||||||||||
| Tunnel Status 1:
Tunnel.Status$(1) | Skall vara OK för att aktivera denna tunnel | ||||||||||
| Tunnel Status 2:
Tunnel.Status$(2) |
| ||||||||||
| Tunnel Status 3:
Tunnel.Status$(3) |
| ||||||||||
| Tunnel Status 4:
Tunnel.Status$(4) |
| ||||||||||
| Ping adress: | Används för att testa kommunikationen | ||||||||||
| Mail adress tunnel: | Anger vilken adress servern ska skicka mail om den får ny ipadress | ||||||||||
| Datum/Tid 1: Tunnel.Date_time$(1) | Ny tunnel right
Uppdateras av med tidpunkt för nytt WAN IP-nr | ||||||||||
| Datum/Tid 2: | |||||||||||
| Datum/Tid 3: |
1.
2. Datum/tid då ipsec.conf skapades 3. Datum/Tid senaste gången ipsec startades om | ||||||||||
| Datum/Tid 4-6: |
4.
5. 6. | ||||||||||
| Datum/Tid 7: | 7. Datum och tid senaste gången Tunnelkommunikationen var OK | ||||||||||

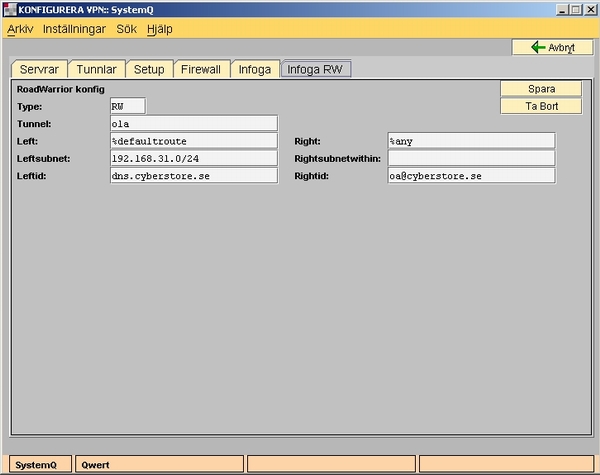

Flik: Infoga RW | |||||||||||
|
Här konfigureras RoadWarrior
rightsubnetwithin kan endast användas om du använder nattraversal | |||||||||||
| Type: |
Ska vara RW när man använder certifikat
Om man använder PSK istället för certifikat ska det vara RW2 | ||||||||||
| Tunnel: | Namn på tunnel som visas under fliken Tunnlar: | ||||||||||
| Left: | Skall vara samma som Interfaces | ||||||||||
| Leftsubnet: | Skall vara samma som Natnet | ||||||||||
| Leftid: | Skall vara samma som This | ||||||||||
| Right: | Ska vara %any om RoadWarriorn anv Man kan även lägga in en specifik ipadress om hemanvändaren har fst ip och inte kommer koppla upp sig från något annat ställe | ||||||||||
| Rightsubnetwithin: |
Om man sitter bakom en brandvägg när man ska ansluta till internet
Kan endast användas om nattraversal är satt till yes | ||||||||||
| Rightid: | E-postadress som är angett när man skapade certifikat för autensiering | ||||||||||
| |||||||||||
Ombyggnad av databas | |||||||||||
dbexport -v -s vpn.exp -c -z roman8 :8806/VPN ELOQUENCE DBEXPORT (C) Copyright 2002-2003 Marxmeier Software AG (B.07.00) Code set : hp-roman8 Processing database : :8806/VPN Export file : vpn.exp DATA SET RECORDS COUNT ---------------- --- - -------- -------- SETUP 001 M 1 1 DEFAULT 002 M 0 0 TUNNEL 003 M 3 3 dbpurge :8806/VPN schema -s 8806 -b VPN /opt/SystemQ/schemafiler/VPN.DATA dbcreate :8806/VPN [root@fw02 /databas]# dbimport -v -s vpn.exp -z roman8 :8806/VPN ELOQUENCE DBIMPORT (C) Copyright 2002-2003 Marxmeier Software AG (B.07.00) Code set : hp-roman8 Processing database : :8806/VPN Import file : vpn.exp Records/Transaction : 100 DATA SET COUNT ---------------- --- - -------- SETUP 001 M 1 DEFAULT 002 M 0 TUNNEL 003 M 3 | |||||||||||
